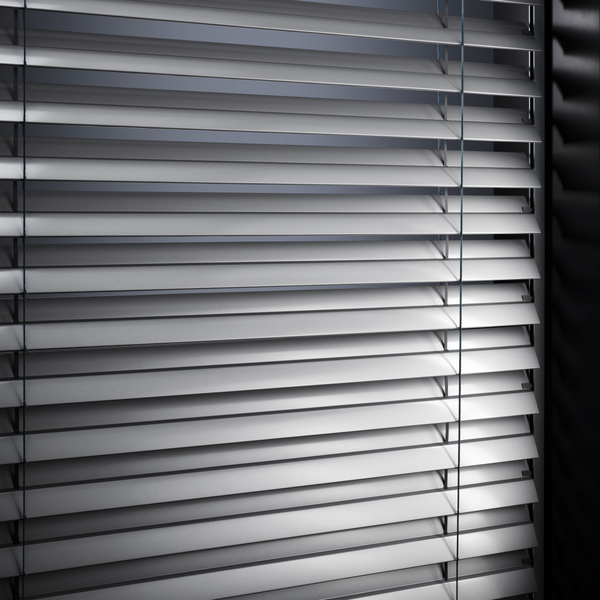

Stores à lamelles reliées / BSO VR 70 / VR 90

En raison de la forme spéciale de leurs lamelles, les stores à lamelles reliées conviennent parfaitement partout où un bon obscurcissement et une bonne isolation contre la lumière sont souhaités. La position des lamelles, qui peut être réglée librement selon les besoins, permet de guider la lumière naturelle.

Ce qui rend les stores à lamelles reliées VR 70 / VR 90 de Schenker Storen uniques

  • Vaste champ d’utilisation (p.ex. pour bâtiments administratifs, écoles, hôpitaux, maisons individuelles et habitations multifamiliales)
  • Lamelles réglables pour optimiser la lumière naturelle, obscurcir et isoler
  • Protection esthétique et discrète contre le soleil s’intégrant dans la façade
  • Rapport qualité/prix optimal
  • Fonctionnement silencieux et simple
  • Résistance élevée au vent

Points forts de leur conception

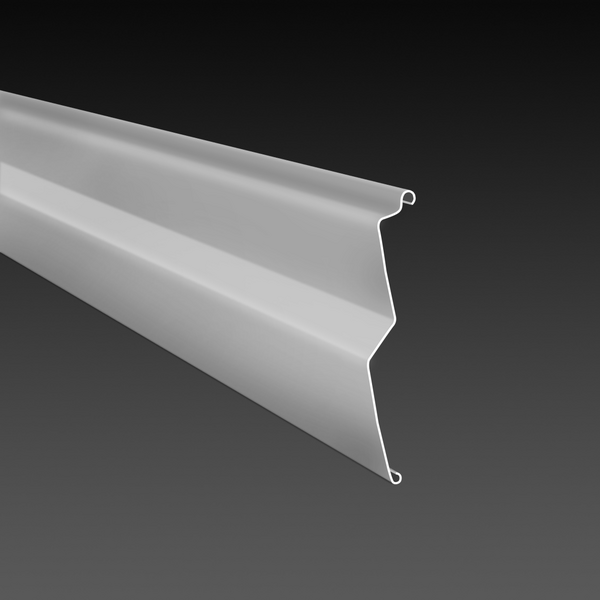

  • Lamelles robustes bordées des deux côtés avec profils d’insonorisation et d’atténuation de lumière
  • Coulisses latérales avec profil d’insonorisation résistant aux UV inséré
  • Disponibles avec actionnement manuel ou motorisé
  • Bande-échelle renforcée au kevlar pour accroître la sécurité et la longévité

Options

  • Store à lames reliées VR 70 avec lamelles peu encombrantes de 70 mm de largeur

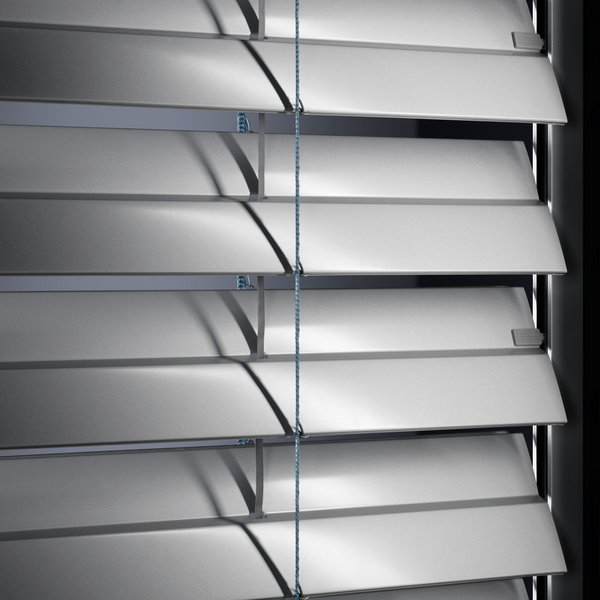

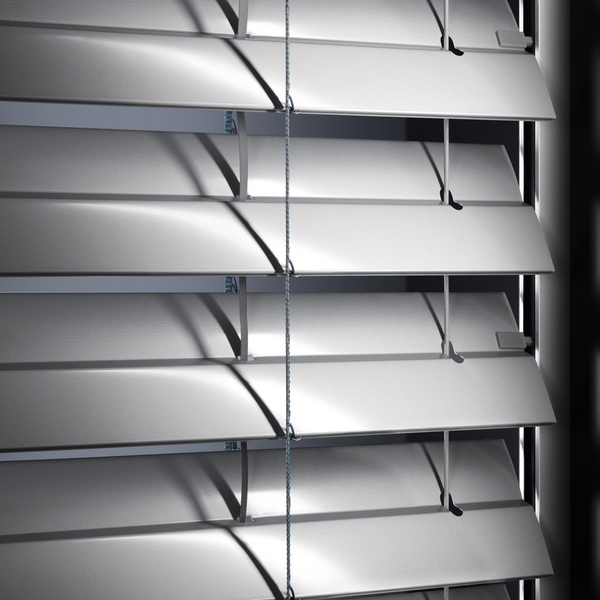

  • Store à lames reliées VR 90 aussi disponible avec guidage par câble esthétique

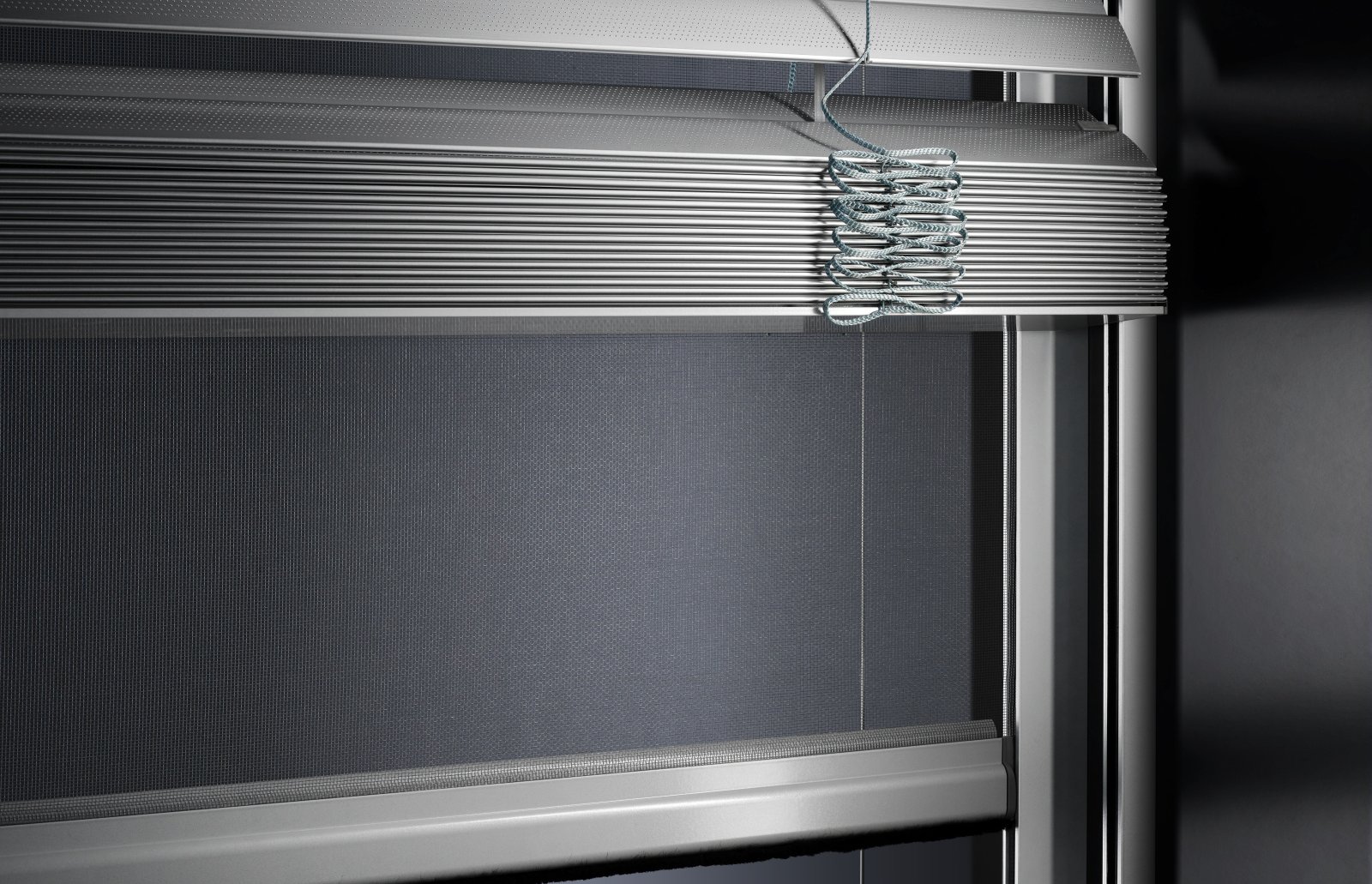

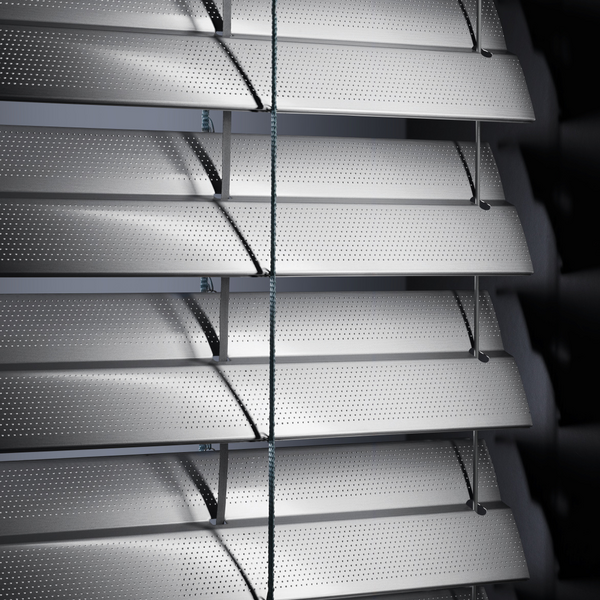

  • Aussi disponibles avec lamelles perforées (densité des perforations 5%, et leur diamètre est de 0,8 mm)
  • Stores à lamelles reliées et moustiquaire combinées, disponibles avec glissières adaptées demandant peu de place
  • Commande radio sans fil
  • Commande par anémomètre (vent/soleil) électronique
  • Construction ne nécessitant pas d’entretien ni de service

Additional references

Français translation unavailable for .
Fachinformationen

Pour un choix judicieux Stores à lamelles

Dessins 1:1 Store à lamelles reliées VR 70

5110
DWG DXF PDF
5111
DWG DXF PDF
5112
DWG DXF PDF
5113
DWG DXF PDF
5114
DWG DXF PDF
5115
DWG DXF PDF
5116
DWG DXF PDF
5140
DWG DXF PDF
5141
DWG DXF PDF
5142
DWG DXF PDF
5143
DWG DXF PDF
5144
DWG DXF PDF
5145
DWG DXF PDF
5146
DWG DXF PDF
5147
DWG DXF PDF
5148
DWG DXF PDF

Textes de soumission Store à lamelles reliées VR 90

Stores à lamelles reliées VR 90

Store à lamelles reliées avec lamelles bordées de 90 mm de largeur. Utilisable comme protection contre le soleil et les intempéries, et comme installation d’obscurcissement. Réglage individuel de l’inclinaison des lamelles. Profil de lamelle coudé renforcé, avec des surfaces légèrement convexes. Obscurcissement optimal et très bonne insonorisation grâce à la lèvre d’insonorisation intégrée dans le profil.

Comprenant:

Châssis porteur

En tôle d’acier galvanisé, fermé en haut. Bascules, tube à rainure et délimitation de la butée supérieure et inférieure intégrés en cas d’actionnement manuel.

Lamelles
En aluminium thermopoudré, avec pivots de coulisse en matière synthétique montés alternativement.
Exécution de base (type G), baisser en position fermée, relever en position horizontale des lamelles. Couleurs des lamelles selon la palette de couleurs de Schenker Storen.

Bande-échelle
En térylène, avec liaison directe des lamelles par pince inoxydable.

Bande de relevage
En fibre de térylène grise à traitement spécial antifriction, anti-UV, etc. (Xenotest).

Fermeture de tenture
En profilé d’aluminium extrudé, anodisé incolore, guidée de chaque côté par des pivots, basculable avec l’ensemble de la tenture.

Coulisses
Coulisses latérales en aluminium extrudé, anodisé incolore, avec garniture d’insonorisation en matière synthétique ou coulisses latérales à câble d’acier, 2,5 mm de diamètre, avec gaine en matière synthétique et pré-tension primaire par ressort (pour des tailles supérieures à 3 m, des câbles sont présents dans la zone de la tenture).

Actionnement
Actionnement manuel par engrenage sans entretien, protégé de la poussière avec frein intégré. Manivelle articulée enfichable gainée de PVC.

Malax – le joint d’étanchéité en matière synthétique éprouvé! Rondelle ou garniture d’étanchéité disponible contre supplément de prix.

Moteur avec un fin de course inférieur, intégré dans le canal porteur, ainsi que connexion à fiches (les deux). Ne jamais raccorder plusieurs moteurs de store en parallèle.

Les branchements électriques doivent être réalisés par le client.

Nous n’assumons aucune garantie pour tous les dommages et dommages consécutifs occasionnés aux stores par des commandes fournies par le client!

Dessins 1:1 Store à lamelles reliées VR 90

5100
DWG DXF PDF
5101
DWG DXF PDF
5102
DWG DXF PDF
5103
DWG DXF PDF
5104
DWG DXF PDF
5105
DWG DXF PDF
5106
DWG DXF PDF
5107
DWG DXF PDF
5108
DWG DXF PDF
5109
DWG DXF PDF
5140
DWG DXF PDF
5141
DWG DXF PDF
5142
DWG DXF PDF
5143
DWG DXF PDF
5144
DWG DXF PDF
5145
DWG DXF PDF
5146
DWG DXF PDF
5147
DWG DXF PDF
5148
DWG DXF PDF
5149
DWG DXF PDF
5150
DWG DXF PDF
5151
DWG DXF PDF
5152
DWG DXF PDF

Textes de soumission Store à lamelles reliées VR 70

Stores à lamelles reliées VR 70

Store à lamelles reliées avec lamelles bordées de 70 mm de largeur. Utilisable comme protection contre le soleil et les intempéries, et comme installation d’obscurcissement. Réglage individuel de l’inclinaison des lamelles. Profil de lamelle coudé renforcé, avec des surfaces légèrement convexes. Obscurcissement optimal et très bonne insonorisation grâce à la lèvre d’insonorisation intégrée dans le profil.

Comprenant:



Châssis porteur
En tôle d’acier galvanisé, fermé en haut. Bascules, tube à rainure et délimitation de la butée supérieure et inférieure intégrés en cas d’actionnement manuel.

Lamelles
En aluminium thermopoudré, avec pivots de coulisse en matière synthétique montés alternativement.
Exécution de base (type G). Baisser en position fermée, relever en position horizontale lamelles. Couleurs des lamelles selon la palette de couleurs de Schenker Storen.

Bande-échelle
En térylène, renforcée de kevlar et avec liaison directe des lamelles par pince inoxydable.

Bande de relevage
En fibre de térylène grise à traitement spécial antifriction, anti-UV, etc. (Xenotest).

Fermeture de tenture
En profilé d’aluminium extrudé, anodisé incolore, guidée de chaque côté par des pivots, basculable avec l’ensemble de la tenture.

Coulisses
Coulisses latérales en aluminium extrudé, anodisé incolore, avec garniture d’insonorisation en matière synthétique.

Actionnement
Actionnement manuel par engrenage sans entretien, protégé de la poussière avec frein intégré. Manivelle articulée enfichable gainée de PVC.

Malax – le joint d’étanchéité en matière synthétique éprouvé! Rondelle ou garniture d’étanchéité disponible contre supplément de prix.

Moteur avec un fin de course inférieur, intégré dans le canal porteur, ainsi que connexion à fiches (les deux). Ne jamais raccorder plusieurs moteurs de store en parallèle.

Les branchements électriques doivent être réalisés par le client.

Nous n’assumons aucune garantie pour tous les dommages et dommages consécutifs occasionnés aux stores par des commandes fournies par le client!

Module MINERGIE®

Combinés à une commande électronique, les stores à lamelles reliées sont aussi disponibles sous forme de module certifié MINERGIE®.

VR 70/90 / SE 1000

Fiche technique

Certificat MINERGIE®

VR 70/90 / SE 100

Fiche technique

Certificat MINERGIE®
